Jadi ada tugas lagi dan saya harus buat scriptnya. Kali ini saya harus plotting curah hujan per jam. Lazimnya untuk melakukan ini orang-orang (di kampus saya) menggunakan GrADS. Jadi setelah selesai running wrf.exe, langkah selanjutnya yang biasanya dilakukan adalah running ARWpost.exe yang kemudian menghasilkan sepasang file *.dat dan *.ctl yang kemudian bisa di akses menggunakan GrADS dengan open data *.ctl tadi.
Di sini saya hanya menggunakan python untuk mengolah keluaran dari wrf.exe yaitu wrfout karena sesungguhnya file wrfout itu berformat netcdf, jadi dengan library netCDF4 python kita bisa mudah mengolah atau memanipulasinya.
Untuk mencari curah hujan kita menambahkan variabel RAINC dan RAINNC yang mana 2 variabel itu tersaji dalam bentuk matriks 3 dimensi (time, latitude, longitude). Selain itu, uniknya pada matriks ini, curah hujan pada jam sebelumnya akan di total dengan jam selanjutnya lalu di total lagi dengan 2 jam selanjutnya begitu seterusnya sampai time step paling akhir yang merupakan total curah hujan atau precipitasi pada data wrfout.
Sehingga untuk mencari curah hujan dalam 1 jam, misal pada data wrfout yang dijadikan input memiliki timestep 1 jam, rumusnya adalah
RAINC[1] + RAINNC[1] - RAINC[0] - RAINNC[0]Dengan pengetahuan ini, kita bisa membuat script python untuk mengekstrak data hujan perjam seperti di bawah ini
This file contains bidirectional Unicode text that may be interpreted or compiled differently than what appears below. To review, open the file in an editor that reveals hidden Unicode characters.
Learn more about bidirectional Unicode characters
| #!/usr/bin/python | |
| import numpy as np | |
| #import pandas as pd | |
| from netCDF4 import Dataset | |
| from datetime import datetime | |
| from matplotlib import pyplot as plt | |
| from mpl_toolkits.basemap import Basemap | |
| #import wrf | |
| #from wrf import getvar, interplevel | |
| import Image | |
| import matplotlib.patches as mpatches | |
| #setting | |
| fileWRF = 'wrfout_d03_2016-09-23_12:00:00' | |
| #timestep = | |
| def plotdata(llon,dlat,rlon,ulat,delat,delon,ringan,sedang,lebat,ekstrim,time,fimage): | |
| print 'Plot Image : ',time.strftime('Time %d-%m-%Y : %H.%M UTC') | |
| af = plt.figure(1) | |
| ax = plt.subplot(211) | |
| baseMap = Basemap(resolution='i',llcrnrlon=llon, llcrnrlat=dlat, urcrnrlon=rlon,urcrnrlat=ulat) | |
| #baseMap.readshapefile(fshpProv,'Propinsi',color='#FFFFFF',linewidth=0.1) | |
| baseMap.drawparallels(np.arange(-90,90,delat/2.),labels=[1,0,0,0],fontsize=3,linewidth=0.3,color='#999999')#,zorder=15 | |
| #baseMap.drawmeridians(np.arange(-180,190,delon/2.),labels=[0,0,0,1],fontsize=3,linewidth=0.3,color='#999999')#,zorder=14 | |
| #baseMap.drawcoastlines(linewidth=0.5,color='#FFFFFF')#,zorder=13 | |
| #baseMap.drawcountries(linewidth=0.5,color='#FFFFFF')#,zorder=12 | |
| baseMap.drawmeridians(np.arange(-180,190,delon/2.),labels=[0,0,0,1],fontsize=3,linewidth=0.3,color='#999999')#,zorder=14 | |
| baseMap.drawcoastlines(linewidth=0.5,color='black')#,zorder=13 | |
| baseMap.drawcountries(linewidth=0.5,color='black')#,zorder=12 | |
| lev = [.99,2] | |
| col = ['red'] | |
| colringan = ['lightgreen'] | |
| colsedang = ['green'] | |
| collebat = ['yellow'] | |
| colext = ['red'] | |
| #tick = [str(i) for i in lev] | |
| x,y = np.meshgrid(np.linspace(llon,rlon,len(ringan[0])),np.linspace(dlat,ulat,len(ringan))) | |
| hujringan = baseMap.contourf(x,y,ringan,levels=lev,colors=colringan,labels='hujan ringan') | |
| hujsedang = baseMap.contourf(x,y,sedang,levels=lev,colors=colsedang,labels='hujan sedang') | |
| hujlebat = baseMap.contourf(x,y,lebat,levels=lev,colors=collebat,labels='hujan lebat') | |
| hujextrim = baseMap.contourf(x,y,ekstrim,levels=lev,colors=colext,labels='hujan ekstrem') | |
| #cb = plt.colorbar(cax,ticks=lev,pad=0.01,orientation='vertical') | |
| #cb.ax.set_yticklabels(tick,fontsize=4.) | |
| #cb.ax.set_title('Temperature\n(C)',fontsize=4.) #judul colorbar | |
| x,y = baseMap(llon,ulat+(ulat-dlat)/20.) | |
| plt.text(x,y,'Prediksi hujan',fontsize=5,weight='bold') #judul gambar | |
| x,y = baseMap(llon,ulat+(ulat-dlat)/50.) | |
| #plt.text(x,y,time.strftime('Time %A,%d-%m-%Y : %H.%M UTC'),fontsize=4) #ket waktu | |
| x,y = baseMap(rlon,ulat+(ulat-dlat)/50.) | |
| #x,y = baseMap(llon,dlat-(ulat-dlat)/15.) | |
| plt.text(x,y,r'$\copyright$ STMKG, '+time.strftime('%Y')+' ',fontsize=3,color='gray',horizontalalignment='right') | |
| x,y = baseMap(rlon,ulat+(ulat-dlat)/20.) | |
| #x,y = baseMap(rlon,dlat-(ulat-dlat)/15.) | |
| plt.text(x,y,r'Data Source by BMKG ',fontsize=3,color='gray',horizontalalignment='right') | |
| im = Image.open('stmkg50.png') | |
| im = np.array(im).astype(float) / 255 | |
| af.figimage(im, 820, 900) | |
| ringanlegend = mpatches.Patch(color='lightgreen', label='hujan ringan') | |
| sedanglegend = mpatches.Patch(color='green', label='hujan sedang') | |
| lebatlegend = mpatches.Patch(color='yellow', label='hujan lebat') | |
| extlegend = mpatches.Patch(color='red', label='hujan extrim') | |
| plt.legend(handles=[ringanlegend,sedanglegend,lebatlegend,extlegend], loc=4, fontsize = '4') | |
| af.savefig(fimage,dpi=500,bbox_inches='tight',pad_inches=0.05) | |
| plt.close() | |
| print 'Save Image : ',fimage | |
| ####################### | |
| #read raw data session# | |
| ####################### | |
| wrfdata = Dataset(fileWRF, mode = 'r') | |
| #get lat and lon | |
| lat = wrfdata.variables['XLAT'][0,:,0] | |
| lon = wrfdata.variables['XLONG'][0,0,:] | |
| #get rain | |
| rainc = wrfdata.variables['RAINC'][:] | |
| rainnc = wrfdata.variables['RAINNC'][:] | |
| #hujan = rainc + rainnc | |
| print np.shape(rainc) | |
| print rainnc | |
| Y, X = np.shape(rainc[0]) | |
| #for i in xrange(len(wrfdata.variables['Times'][:])): | |
| # print wrfdata.variables['Times'][i] | |
| # print np.sum(hujan[i]) | |
| #print ((len(rainc)-1) / 6) | |
| for i in xrange ((len(rainc)-1) / 6): | |
| #if (i < 11): | |
| # continue | |
| #matrix of classification | |
| ringanmat = np.zeros((Y,X)) | |
| sedangmat = np.zeros((Y,X)) | |
| lebatmat = np.zeros((Y,X)) | |
| ekstremmat = np.zeros((Y,X)) | |
| #time step domain 3 ternyata per 10 menit | |
| #untuk mencari hujan perjam, 10 menit dikalikan 6 = 1 jam | |
| #dari dapat hint untuk mengatur ingin extract hujan per berapa waktu | |
| #cara kerja matrix rainc dan rainnc adalah jumlah curah hujan di time | |
| #period sebelumnya ditambah terus menerus | |
| #akhirnya pada array[-1] adalah total curah hujan | |
| #it means total precip adalah rainc[-1] + rainnc[-1] | |
| print (i+1)*6 | |
| hujan = rainc[(i+1)*6] + rainnc[(i+1)*6] - rainc[i*6] - rainnc[i*6] | |
| print np.sum(hujan) | |
| for j in xrange(Y): | |
| for k in xrange(X): | |
| if hujan[j,k] < 5: | |
| if hujan[j,k] > 1: | |
| ringanmat[j,k] = 1 | |
| elif hujan[j,k] < 10: | |
| sedangmat[j,k] = 1 | |
| elif hujan[j,k] < 15: | |
| lebatmat[j,k] = 1 | |
| else: | |
| ekstremmat[j,k] = 1 | |
| ################## | |
| #plotting session# | |
| ################## | |
| llon = lon[0] | |
| rlon = lon[-1] | |
| dlat = lat[0] | |
| ulat = lat[-1] | |
| delat,delon = 10,10 | |
| time = datetime(2016,9,24,0,0) | |
| print i | |

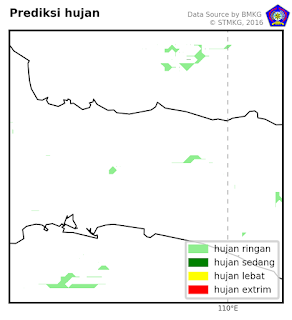

| fimage = 'time step ke-'+str(i) | |
| plotdata(llon,dlat,rlon,ulat,delat,delon,ringanmat,sedangmat,lebatmat,ekstremmat,time,fimage) |
Pada script yang diberikan ada komentar-komentar juga yang mungkin bisa membantu memahami cara kerja scriptnya. Cara kerjanya tidak dijelaskan karena cukup sederhana.
Sekian.
referensi:
https://www.researchgate.net/post/How_to_calculate_daily_precipitation_from_WRF_output, diakses pada 21 Oktober 2017
